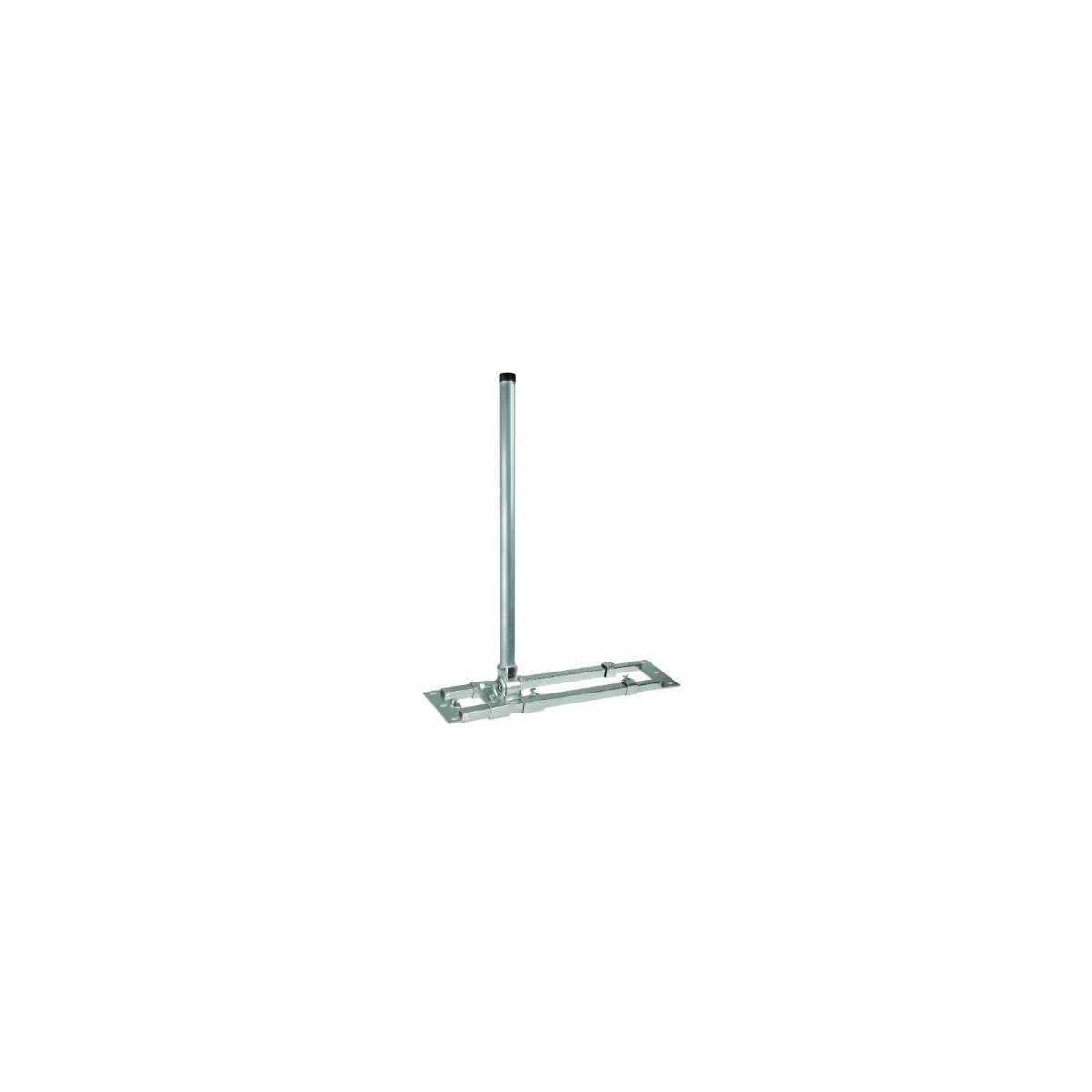

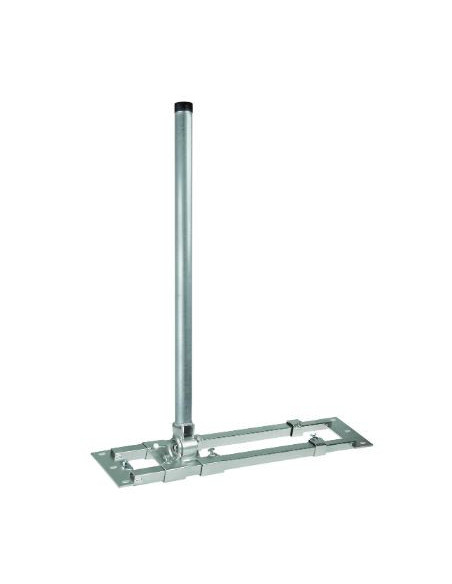

HERKULES Support d'antenne pour fixation toit avec chevrons et mât de 90 cm Acier

Description:

• Technique de pointe
• Acier galvanisé à chaud
• Prémonté à l‘exception d‘un Écrou de blocage
• Vis de blocage avec filetage fin et écrou de blocage
• Vis de mise à la terre

Support de chevron sur toit avec tubes télescopiques réglables en continu.
Le montage s‘eff ectue de l‘extérieur sur les chevrons.
Réglable en continu de 0° à 80°.
Grâce au tube extensible tube télescopique permet de adaptation à l‘écartement des chevrons.

Sécurité de montage:

• Veillez à ce que la capacité de charge des chevrons soit suffisante.
• Commencez par retirer suffisamment de tuiles.
• Adaptez ensuite la largeur du support de chevron aux chevrons.
• Vissez le cadre du support de chevron aux chevrons sur les chevrons. (Veuillez utiliser des rondelles).
• Serrez les vis de blocage du cadre télescopique.

• Desserrez les vis du chariot, afin que celui-ci puisse se déplacer librement.
• Insérez maintenant le mât d‘antenne entre le dispositif coulissant et serrez légèrement l‘écrou de blocage

• Ajustez le mât d‘antenne avec le niveau à bulle.
• Maintenant, serrez l‘écrou de blocage à l‘aide d‘un tournevis. cliquet (150Nm - utilisez une clé dynamométrique !).
• Serrez maintenant fermement les vis du chariot
• Vérifiez que toutes les vis et tous les écrous sont bien serrés.
• Vous pouvez maintenant raccorder le fil de terre à la borne de terre.
• Veuillez respecter les prescriptions légales en matière de mise à la terre.
• Le passage du mât doit être muni d‘une manchette d‘étanchéité et, le cas échéant, avec une bande d‘étanchéité flexible.
